设计师一定要懂的施工知识！《面层水泥基自流平的施工》

近来由于生活水准提高，商业空间的美学要求走向多元化，地面装饰材料不再是石材，瓷砖或者传统水磨石。面层水泥基自流平由于色彩变化多，无缝，施工快，成为小空间(<500m2)的重要选项。水泥基自流平一般分底层(Underlayment)及面层(Overlayment)，底层自流平一般厚度3毫米左右，施工完后上面有覆盖PVC塑胶地砖或卷材，不论材料与施工均要求不高，相对简单。

面层自流平，可以说是”见光即死”，从底层施工甚至地暖施工就要开始考虑各个节点施工及材料的细节。中国特色的”毛胚地坪及死亡陷阱的交叉施工”对工期、成本的掌控往往对地坪施工方形成重大压力及挑战。

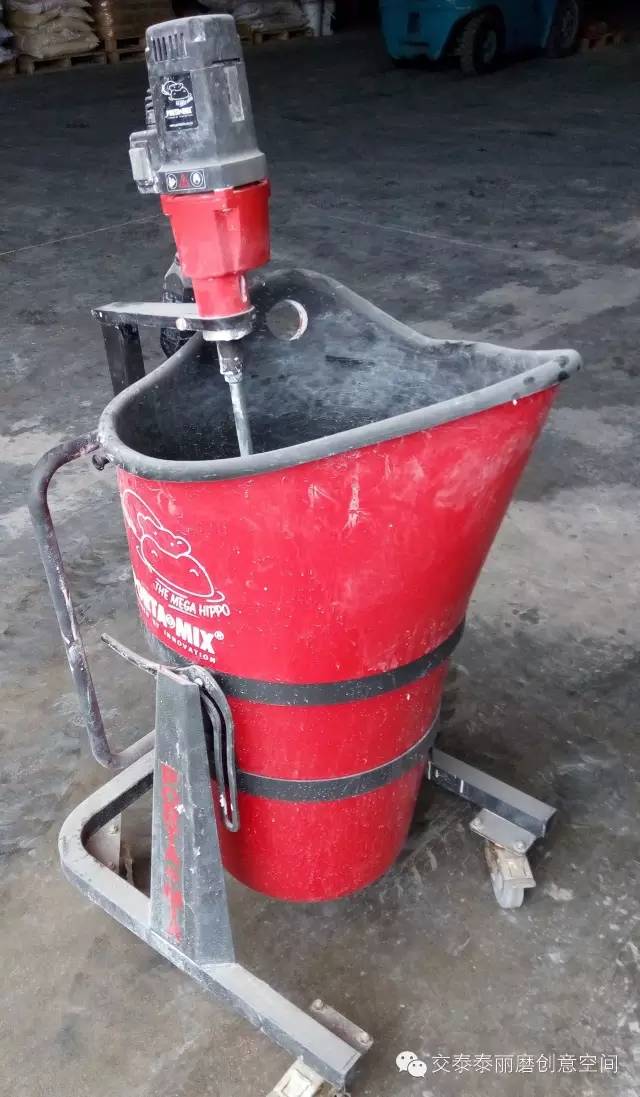

目前工人工资高涨，呈三级跳趋势，且多未有处理找平层及面层，甚至大面积(>500平方米)施工能力，如要跨城镇或跨省施工、交通费、施工费、主料、辅料及机具设备的运搬都会产生相关费用。要保证好品质，现场还需要项目管理人员负责项目管理，则又产生成本。施工时每日施工时间及排污、噪音、粉尘等的诸多限制均要考虑。例如，上海新天地施工，物管单位限制条件颇多。北京地区5环内施工，工人的住宿费用、毛胚地坪上要做一层5-10公分的找平层，材料是半干砂浆、细石混凝土、找平砂浆、无收缩砂浆，还是用无收缩母料在现场加砂及水泥，还是加水泥+砂+石子混合？还是通过己有丰富经验进行自行配比？然而什么是合理的配合比?用怎样的搅拌设备也是一个问题。

例如，如在二楼(或以上)，设备如何进货梯?是否能接380V的电?这一堆技术及施工考题，往往在得标后才会开始处理。
如果没有以往完整的施工记录、健全的查核表、长年培养革命情感的弟兄或行业内有互信基础的老朋友的相互支援，施工则难以进行下去。找平层不裂，没空鼓，平整度够，面层自流平施工品质才能确保。空鼓的防止，界面处理很重要。

面层自流平一般厚度5毫米，一般要求不裂，少气孔，平整。普遍来说强度约25-30兆帕(美国CTS的TRU可到40兆帕)，因是水泥基且有大量胶粉，表面硬度不高，莫氏硬度仅4左右。

近年混凝土抛光工艺兴起，新式的陶瓷磨片，抛光垫等施工工具设备的出现使得地坪骨料外露成为新趋势。人们对于自流平材料的品质要求越来越高，给材料制造商带来新的挑战。砂浆要不裂，除了加大量胶粉外，仍然是利用高铝或硫铝水泥，在水化过程中形成低收缩性的三元相的硫铝酸钙。目前面层自流平材也有人用石膏做主材，石膏不耐水。水泥基材料表面不耐污，也不防水。所以必须施工完后马上施做一环氧树酯或聚胺酯层罩面剂，防止水渗入。
自流平砂浆，水泥量少，且又以高铝或硫铝水泥为主，普通硅酸盐水泥为辅，水化后产生的氢氧化钙量很少，加上胶粉有防水效果。所以喷洒固化剂对表面硬度的提升程度，要做大量现场莫氏硬度试验，才知效果如何。
公共区域也要做罩面处理，一般是水性PU，但成膜厚度、耐水性、耐刮痕等要考虑。透明环氧树酯面涂，不论硬度，强度，耐刮性等均佳，只是在靠近玻璃门或窗的地方，太阳照射进来会产生黄变，需要注意产生的色差，咨询客户能否接受。近来有用聚脲的，性能比聚胺酯好很多，但是价格偏高。一般现在设计师倾向哑光面层，底层自流平界面剂一般是用苯丙或纯丙乳液涂抹一层，另有采用乳胶+水泥方式施工。至于面层自流平的界面处理较为考究，欧美多用环氧底涂+撒细砂的方式处理。国内也有厂家采用类似腻子批刮用锯齿镘刀批刮。

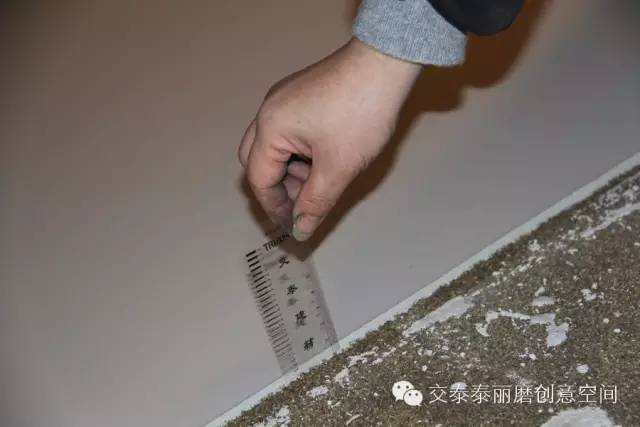

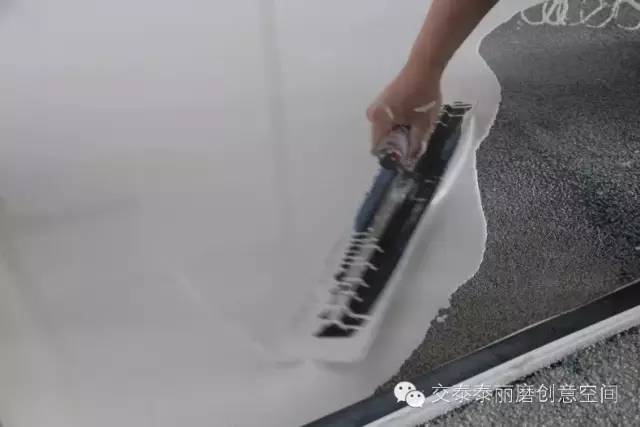

至于摊铺时厚度及平整度、消泡的控制，国内是用锯齿型刮尺及消泡滚筒。此种方式较不合适用于面层自流平施工，尤其浅色自流平，硬固后，表面一定会留下丑陋的刮齿及消泡滚筒的印记，影响效果。欧洲及美国使用的定高尺规是较理想的掌控厚度的工具。好的水泥基自流平材料，本身消泡及破泡能力是很强的，可以不用消泡滚筒。

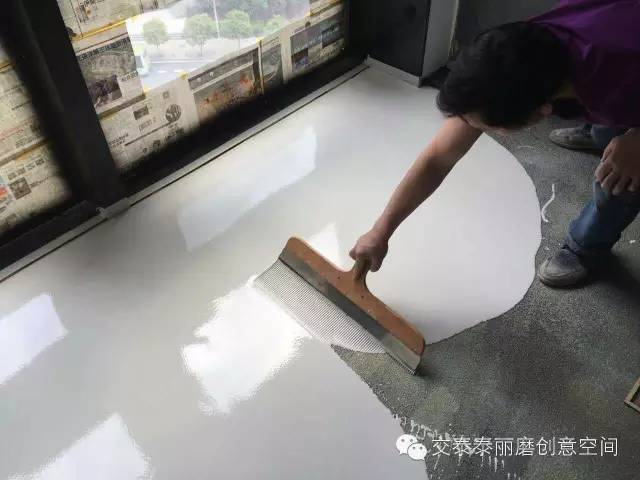

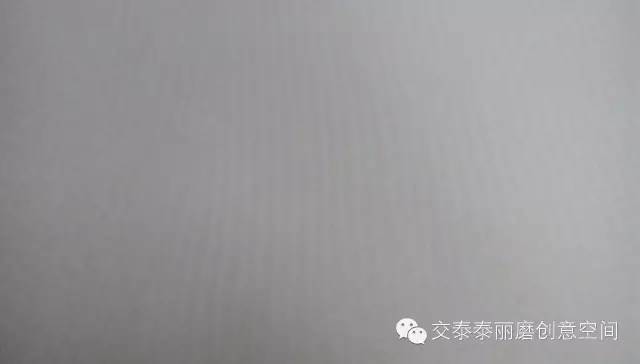

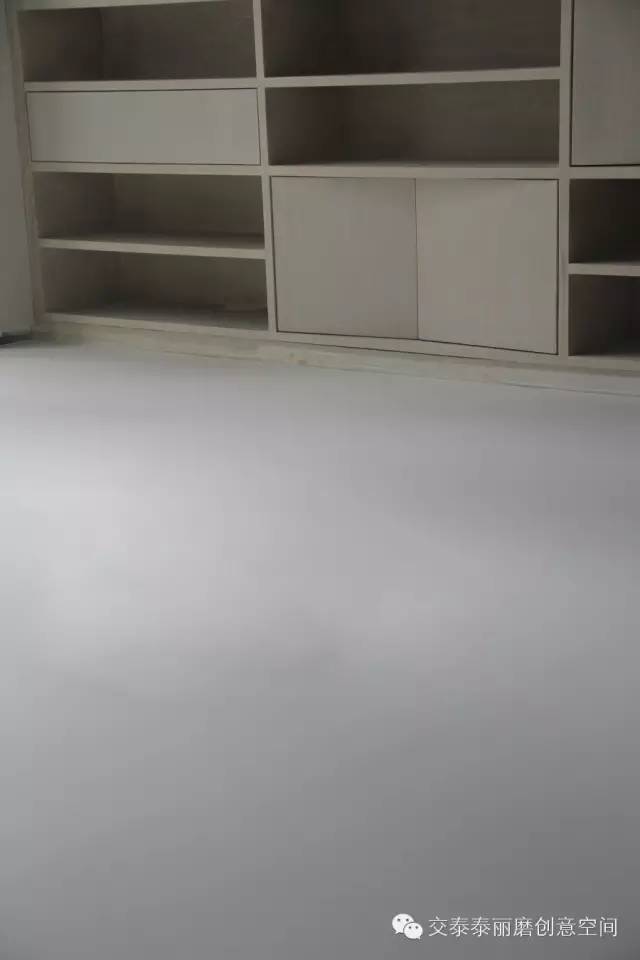

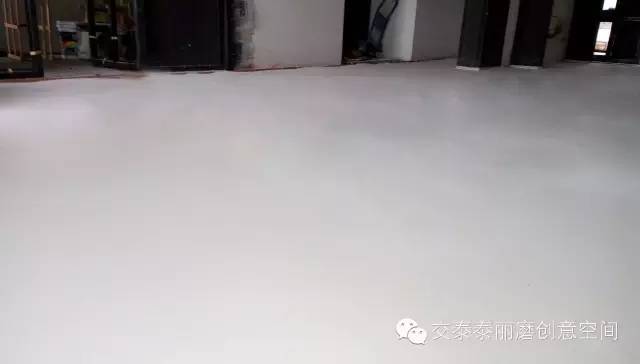

台湾自流平面层施工是用长(2尺)软镘刀，轻贴于表面，用手肘划大弧的方式刮平。效果非常良好。当然，这与师傅的熟练度有关。自流平主材是水泥，是天然矿物相的东西，施工用水量0.22-0.24，厚度为5毫米。尤其使用色浆调色，容易在表面形成不均匀的色差。这在台湾及国外是可以接受的，他们认为这是自然形成的一种美，也能理解水泥的特性。而在国内，业主大多喜欢色调均一的效果，必须在施工前向设计师及业主说明清楚，毕竟水泥基自流平不同于有机的涂料。

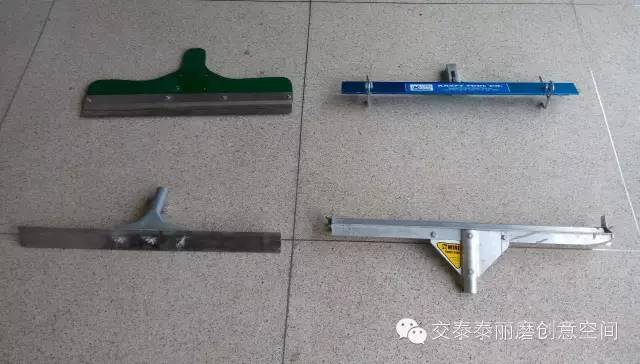

▼左边两把为国内传统锯齿刮板，右边两把为美国进口无齿刮板
